盤改善提案/既設盤図面化

改造が多く既設図面が合致しない盤の外形回路図の作図や
不意のトラブル発生にて保全係では対応しきれない事象の対応等

食品メーカ殿(神奈川県川崎市)

☆エンドユーザ
 :食品メーカ殿(神奈川県川崎市)

内容

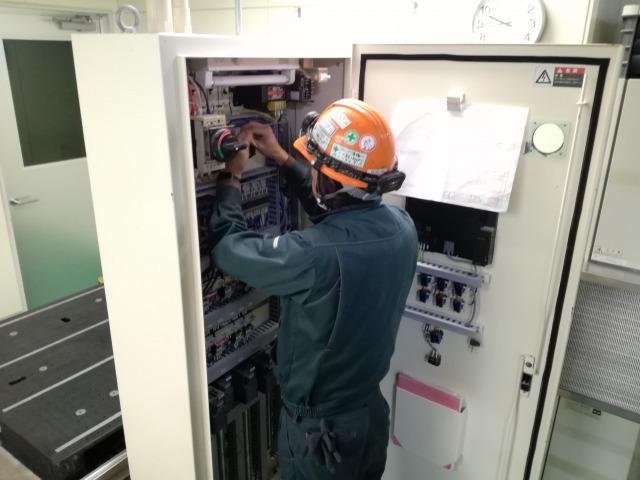

 制御電源のサーキットブレーカがトリップして工程が止まった。
 自社で解決できないので復旧をして欲しい。

 事象のヒアリング後に実際に動作確認の実施
 ヒアリング内容、実動作から推測される原因で切り分けを行い原因究明し
 復旧作業(機器交換、配線復旧)を行った

 ※機器は客先スペアパーツを御支給頂く

水族館(東京都)

☆エンドユーザ
 :水族館(東京都)

内容

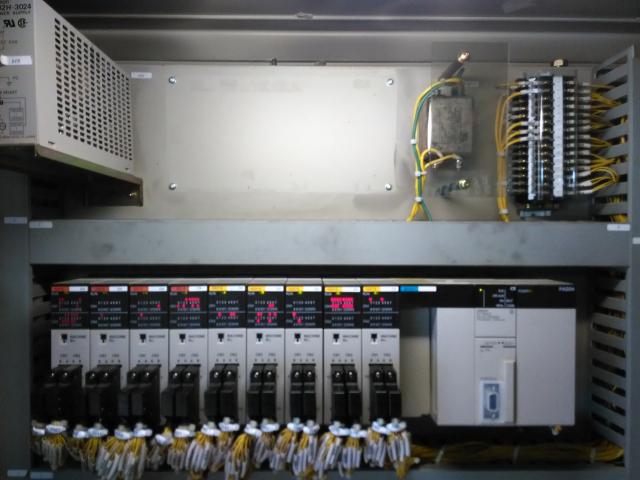

 水槽内の水を濾過する装置が濾過工程途中で突然停止し運転出来ない
 メンテナンス会社と連絡が取れず(廃業)復旧出来ずに困っている

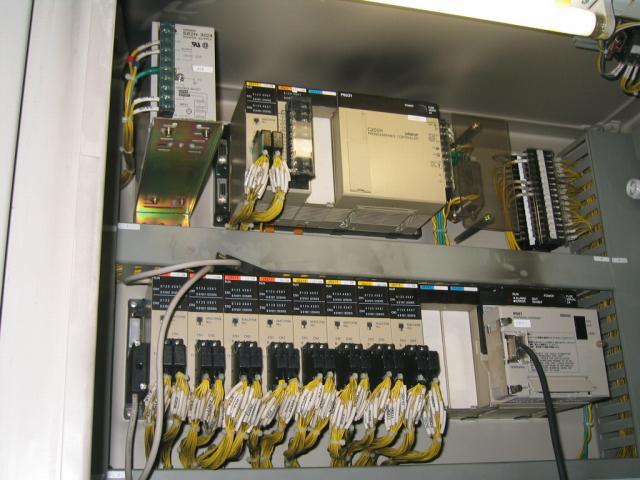

 現場を拝見すると旧式のPLCが使用されておりCPUエラーにて停止していた
 エラー内容を手がかりに原因を究明
 すでに生産中止品で故障していたユニットは入手不可能。装置に必要な
 IO(センサ入力やモータ運転出力等)のみを優先的に実装配線し、不必要な
 IO(ランプ表示等)は回路から切り離しを行い、現状に合わせたPLCソフト変更を実施。
 最低限の運用が可能な状態で復旧を行った

 ※後日PLC更新作業を実施

リニューアル前

仮設

リニューアル後

研究施設殿(横浜市金沢区)

☆エンドユーザ
 :研究施設殿(横浜市金沢区)

内容

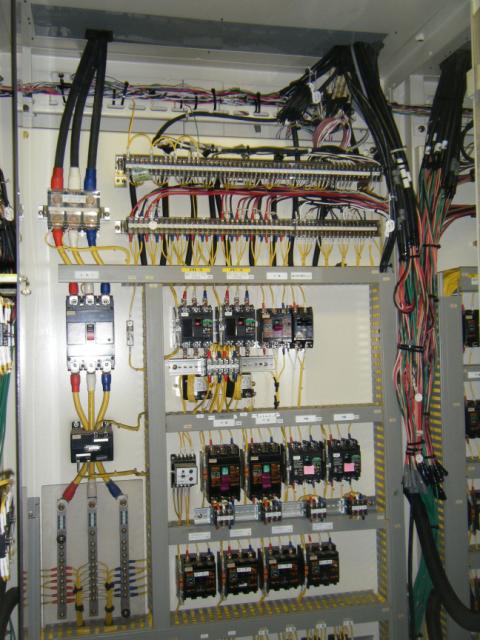

 古くなった動力盤を更新したい
 ただし、筐体や外部配線は全て再使用し機器のみ更新したい

 既存回路図を受領し現物との差異を調査
 中板や端子台の位置サイズ扉寸法等のスケッチを行い、中板と扉のみ
 (機器実装済み)を再制作をおこなった

 ※中板交換や電気工事は客先手配

包装材料品製造業殿(神奈川県茅ヶ崎市)

☆エンドユーザ
 :包装材料品製造業殿(神奈川県茅ヶ崎市)

内容
 海外より輸入した制御盤にてスペアパーツの入手性が悪いので
 国内メーカ品でリニューアルを行いたい

 既存回路図を受領し現物との差異を調査し
 JIS様式にて国内メーカ部品を使用し外形回路図の新規作成と新盤制作
 盤交換作業と試運転の実施

 ※代替の無い特注部品は既設品を交換作業時に取り外し再使用
 ※試運転は客先の運転操作にて実施

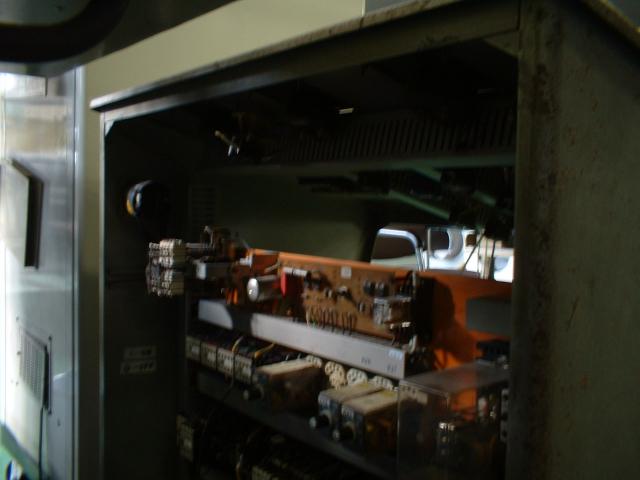

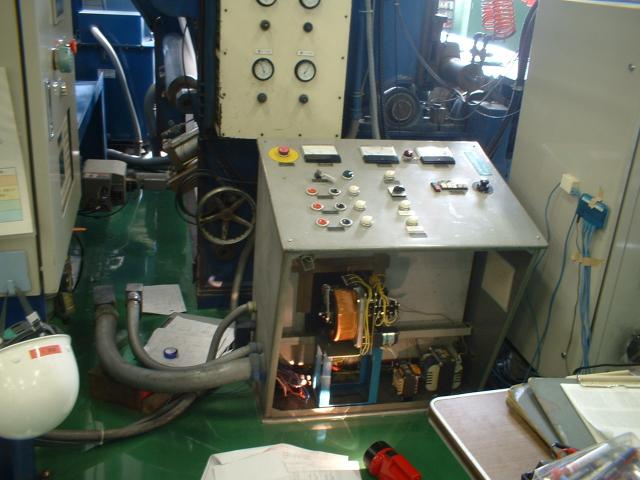

リニューアル前

リニューアル前

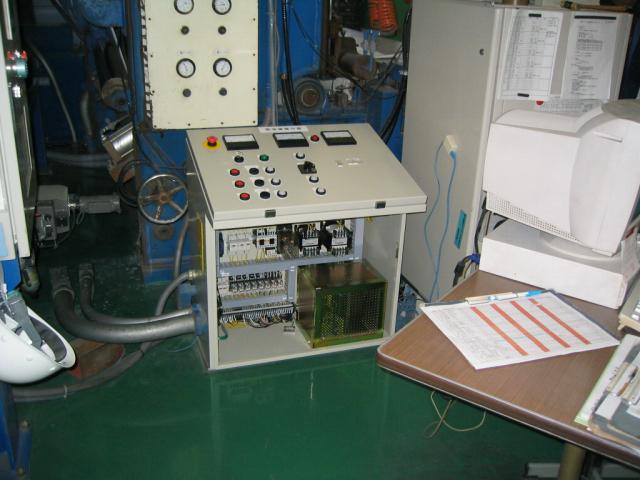

リニューアル後

農業協同組合殿(北海道)

☆エンドユーザ
 :農業協同組合殿(北海道)

内容

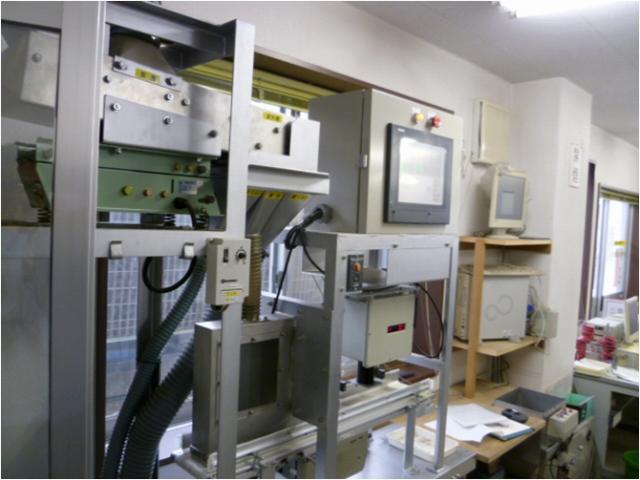

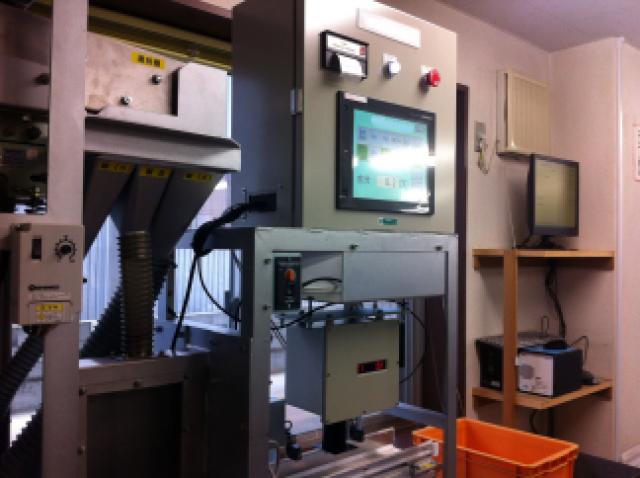

 穀物の受け入れ時に使用する水分を測定する装置があるが
 以前から動作が不安定で改善したい。
 また、装置メーカ殿も倒産しメンテナンスが出来ないので困っている。

 制御仕様書が全く動作不明なので、現地へ出向き既設制御(BOXPC)の
 調査と制御内容のヒアリング。既設制御盤の寸法測定や上位RS-232C
 機器の無手順プロトコルのコマンドの解析等を実施

 客先の要求を加味し全て新たに運転制御、測定制御、上位通信制御を
 再構築した

リニューアル前

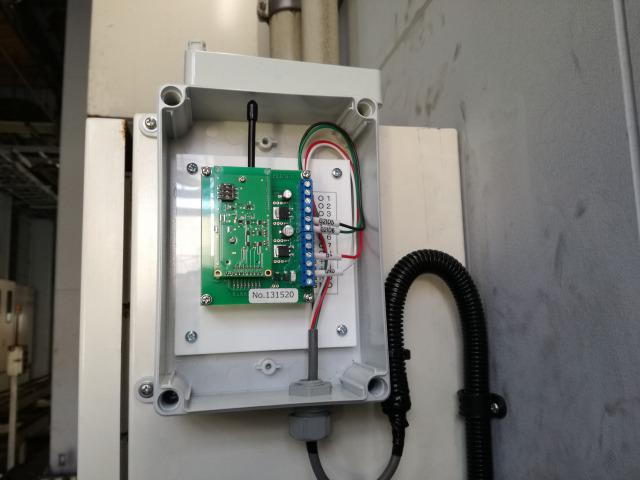

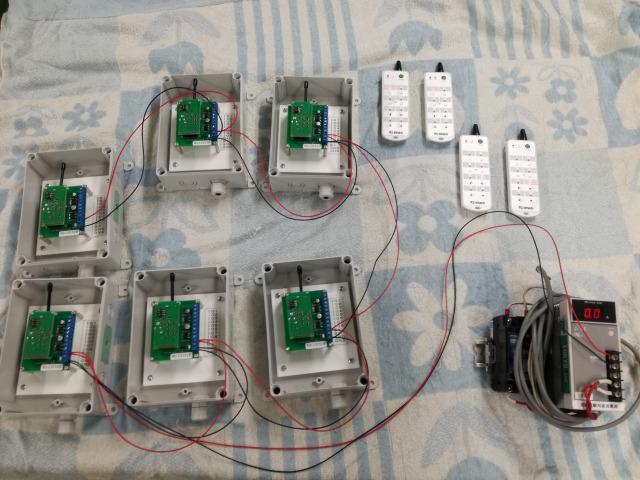

リニューアル後
