既設盤改造

既存設備の仕様変更や機能追加に伴う制御盤改造・電気工事等

食品メーカー殿(神奈川県川崎市)

☆エンドユーザ
 :食品メーカ殿(神奈川県川崎市)

内容
 :生産工程内に除鉄器(金属等異物除去装置)追加したい

  制御盤改造(インバータ追加、制御変更)と電気工事(制御盤~除鉄器)を
  実施した

  ※除鉄器設置は客先作業範囲

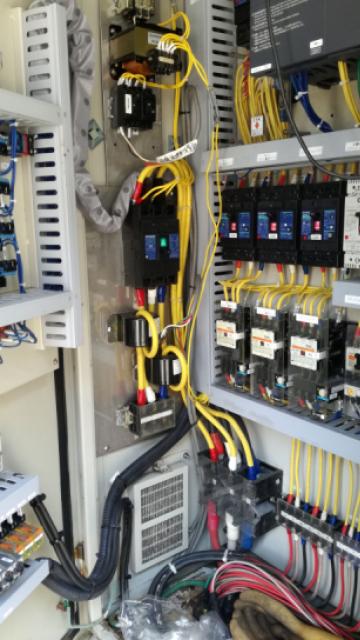

Before

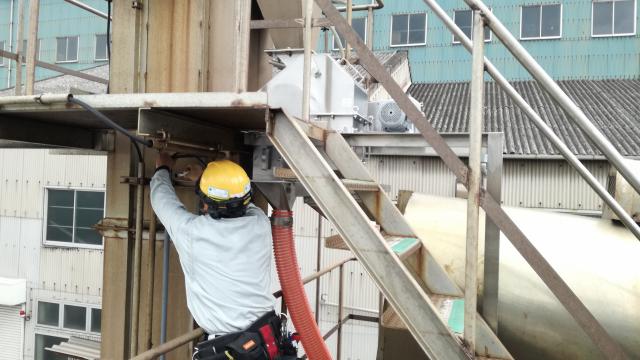

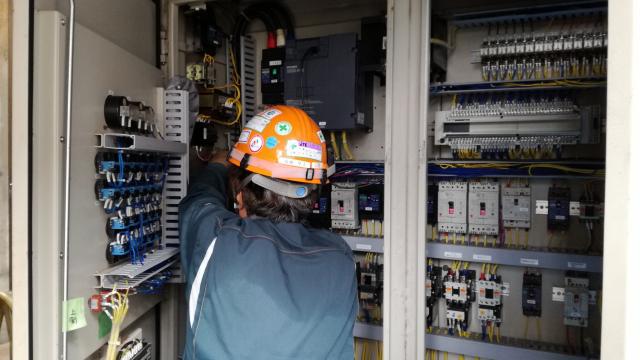

工事中

工事中

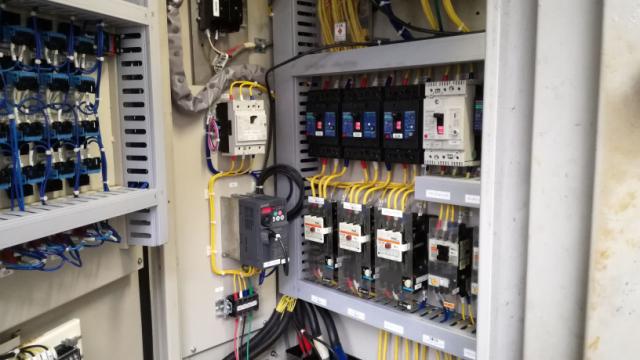

After

食品メーカ殿(石川県河北郡)

☆エンドユーザ
 :嗜好品関連メーカ殿(石川県河北郡)

内容
 :製品に使用する液体の供給制御にて2台のタンク(メイン・サブ)の間の
  制御バランスが悪く片方のタンクが空になる場合があるので改善したい
  ただし既存のままでセンサ類の追加はしたくない
  また、タンクレベルも簡単に目視したい

 具体的な事象と希望される結果のヒアリングを行い、既存回路の調査を実施。
 現状の検出機器で可能な対策をご提案
 各制御盤の改造(ハード改造・ソフト変更)を行いインターロックを強化
 とレベル表示の追加を行った

 ※電気工事は客先手配

Before

After

清掃工場様(東京都多摩地区南部)

☆エンドユーザ
 :清掃工場殿(東京都多摩地区南部)

内容
 :火災対策にてガス検知器追加と集塵ダンパ追加するので制御変更したい
 また工程変更に伴いグラフィック表示更新とPLCのユニット更新したい

 回路図が古く現状と合致しないため、該当制御まわりを再調査
 PLCソフトもデータが無いため現状のダウンロード
 制御仕様を客先と御確認後に盤改造、PLCソフト変更とユニット更新

 ※PLCが生産中止品だった為、PLC更新のご提案も行った

  → 後日PLCを同メーカの最新機種へ更新

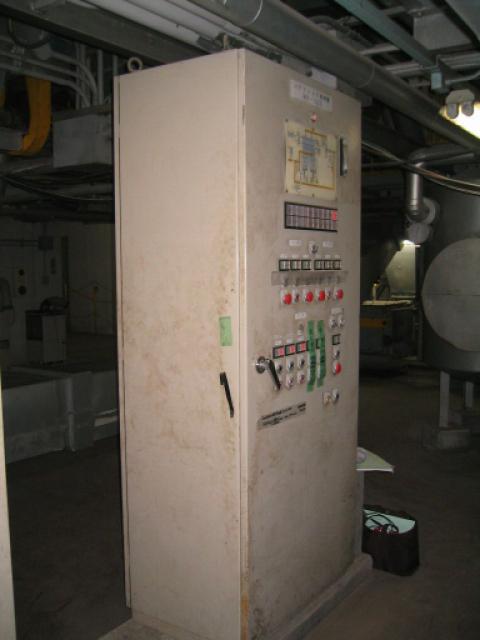

Before

国内空港(東京都)

☆エンドユーザ
 :国内空港(東京都)

内容
 :落雷が多く、通信制御機器に障害が度々あるので避雷ユニットを追加したい

 現場調査を行い避雷ユニット追加スペースや既設回路の確認
 場所柄にて作業や行動、時間、道具等に制限が多いので事前に
 避雷ユニットパネル制作の前作業や段取りを確実に行い対応した

 7面を4名4日間で実施(1日は気象条件にて作業中止)
 常時強風が吹き轟音が途切れない非常に環境が悪い中での作業

※エンドユーザとの調整は別会社様にて実施(下請け作業)
※避雷ユニットはご指定品を使用

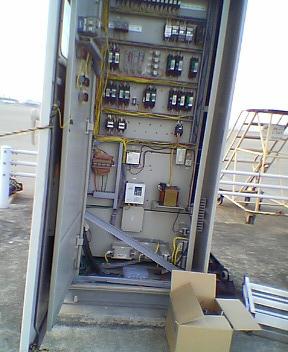

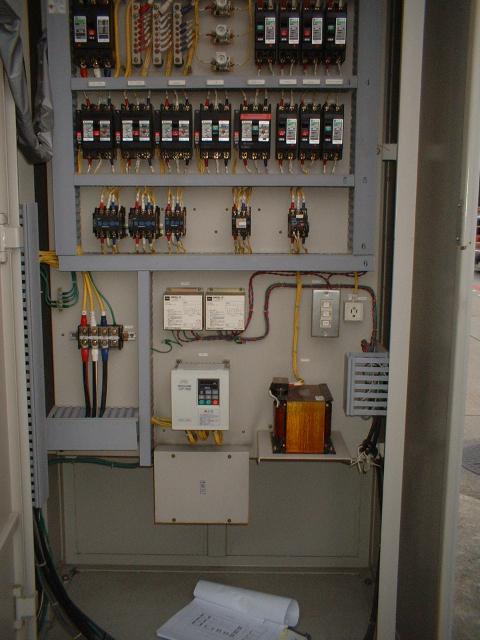

工事前

工事中

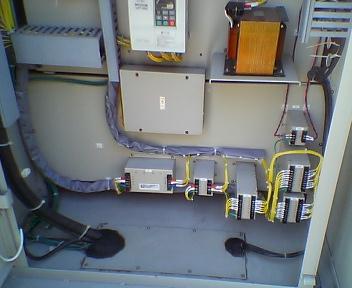

工事後
